DiagRA® X
Die richtige Lösung für das Messen und Kalibrieren.
DiagRA® X
DiagRA® X ist eine Software, die Applikation am und im Fahrzeug mit nutzerfreundlichem Design verbindet. Entwickelt für das professionelle Messen und Kalibrieren am Fahrzeug, kann mit nur wenigen Klicks eine Fahrzeugapplikation auf höchstem Niveau durchgeführt werden. Für die optimale Nutzung an Prüfständen, Industrie- und Sonderanwendungen wurde bereits vor der Entwicklung Nutzerstudien für die Erfassung aller notwendigen Anforderungen durchgeführt.
Unser DiagRA® X wird von Experten in Zusammenarbeit mit Fachanwendern entwickelt, wodurch es eine vollwertige Alternative zu Standardtools in dieser Branche ist. Ob Sie allein im Testfahrzeug oder kollaborativ in einem internationalen Team im Büro applizieren, DiagRA® X passt sich Ihren jeweiligen Bedürfnissen an und ermöglicht Ihnen, Ihre Arbeitszeit effizienter zu gestalten.
Lernen Sie die Grundlagen mit unserem Einstiegstutorial zu DiagRA® X. Folgende Themen werden behandelt:
- Erstellen einer Arbeitsumgebung mit einem Steuergerät
- Erstellen von Arbeitsblättern zum Messen und Verstellen
- Durchführen eines Verstellzyklus inklusive Aufzeichnung, Verstell- und Flashoperation
- Kurzüberblick über weitere Features zum Messen, Verstellen und Flashen
Das moderne Messwerkzeug vorgestellt
Das zur Zeitersparnis entwickelte Konzept von DiagRA® X ermöglicht Ihnen eine schnelle Einrichtung der Arbeitsumgebungen und der zugehörigen Experimente. Mit der optimierten Benutzeroberfläche können Sie auf einfache Weise neue Arbeitsblätter anlegen oder bereits vorhandene wiederverwenden.
Die Einstellungsmöglichkeiten in DiagRA® X gestalten sich so flexibel, dass diese keine negativen Auswirkungen auf die Nutzerfreiheiten haben und auch die Nutzerfreundlichkeit nicht einschränken. Sie haben alle benötigten Daten stets im Blick – und das übersichtlich an einem Ort. Kein anderes Werkzeug bietet Ihnen diesen nutzerzentrierten Ansatz zur Visualisierung von Daten.
Messdaten visualisieren
Mit dem intuitiven Kachel-Layout und modernen Visualisierern haben Sie Messdaten schneller und einfacher im Blick als je zuvor.
Messdaten aufzeichnen
Datenaufzeichnungen im Format MDF 4.0 ermöglichen eine spätere genaue Analyse (z.B. mit dem inkludierten DiagRA® X Viewer Pro).
Bus-Stimulation
Definieren Sie virtuelle Nachrichten und senden Sie diese bei Bedarf oder zyklisch auf einen CAN-Bus.
Variablenmonitor
Im Variablenmonitor können Sie jederzeit Variablenwerte ablesen und Variablen initial oder nachträglich Visualisieren zuweisen.
Eventgesteuerte Aktionen
Durch vordefinierte, komplexe Triggerbedingungen können automatisiert Aufzeichnungen gestartet werden.
Schnittstellen
Unterstützung und Anbindung von Schnittstellen verschiedener Hersteller mit integrierter und teilautomatisierter Konfiguration von Messgeräten.
Virtuelle Variablen
Erstellen Sie eigene Variablen und definieren Sie mathematische Formeln zu deren Berechnung in einem modernen und intuitiven Editor.
MDF Marker
Fügen Sie einer Aufzeichnung jederzeit einen MDF Marker hinzu, um die betreffende Stelle später schnell wiederzufinden.
High-Speed Datenaufzeichnung
DiagRA® X unterstützt die neusten Protokolle und Techniken zur High-Speed Datenaufzeichnung.
Verstellen in DiagRA® X
Komfortables Verstellen von Daten ist mit DiagRA® X unkompliziert und leicht. Wie auch die Messfunktionen sind alle Verstellfunktionen nach den Anforderungen der Nutzer entwickelt und für ihre Arbeitsweise optimiert. Dadurch fühlt sich der Nutzer von Beginn an bei seiner Arbeit sehr gut unterstützt. Applikationsingenieure können mit den Steuergerätdaten in vertrauter Form arbeiten. Durch verschiedene Ansichten von Kennlinien und Kennfeldern ist das Verstellen der Werte aus jeder Perspektive möglich.
Kennfelder verstellen
Intelligent verknüpfte Visualisierer ermöglichen es, Kennfelder schneller zu verstehen und zu kalibrieren.
Flashen
DiagRA® X bietet eine umfangreiche Flashfunktion für viele Steuergeräte.
Binärdatensynchronisation
Der Binärdatenmanager ermöglicht ein Wechseln zwischen Arbeits- und Referenzseite und den Datenabgleich.
Skalare verstellen
Behalten Sie den Überblick und verstellen Sie viele Parameter gleichzeitig mit der automatisch skalierenden Verstelltabelle.
Speicherseitenvergleich
Übersichtlicher Vergleich von Parametern verschiedener Speicherseiten sowie Import und Export von DCM-Dateien.
Hex-Tools
Mit dem Speicherauszug können Rohdaten direkt aus dem Steuergerät ausgelesen und mittels Hex-Vergleich mit den Anforderungsdokumenten automatisiert abgeglichen werden.
Funktionale Sicherheit
DiagRA® X ist zertifiziert nach ISO-26262 (Road Safety). FMEAs und modernste QS-Verfahren gewährleisten einen hohen Grad an funktionaler Sicherheit.
XETK & FETK
DiagRA® X unterstützt das Messen, Verstellen und Flashen von XETKs und FETKs als XCPonETH-Geräte, inkl. ACC, SWC und Seed & Key Sicherungsverfahren.
Fernsteuerung
Über die ASAP 3-Schnittstelle können Prüfstandsysteme Mess- und Verstelloperationen über DiagRA® X ausführen.
DiagRA® X Viewer – Das im Paket enthaltene Analysetool zur zeitsparenden Nacharbeit
Mit dem DiagRA® X Viewer können Sie eine vollständige Analyse Ihrer Messdaten offline durchführen, bequem vom Schreibtisch aus. Die gemessenen und aufgezeichneten Daten können direkt im DiagRA® X Viewer geöffnet oder aus einer MDF-Datei geladen werden.
Offlineanalyse
Alle Messdaten können ohne Verbindung zu einem Messgerät aus einer MDF-Datei geladen und analysiert werden.
Messdatenauswertung in Visualisierern
Die Messdatenauswertung erfolgt mit den aus DiagRA® X bekannten Visualisiererarten.
Variablenverwaltung
Die in der MDF-Datei vorhandenen Variablen können wie aus DiagRA® X gewohnt verwaltet werden.

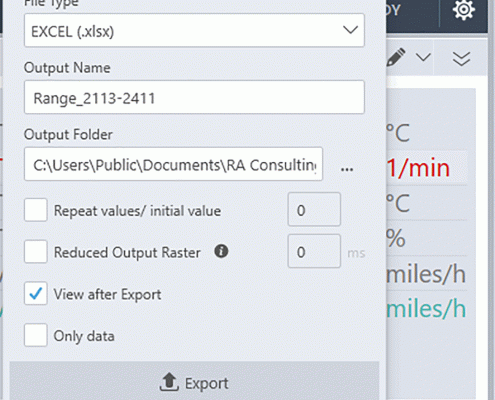

Selektiver Export
Durch selektiven Export von Teilen einer Messung können Sie sich auf die relevanten Messdaten konzentrieren.
Viewer Pro mit Virtuellen Variablen
Definieren Sie virtuelle Variablen auch nachträglich während der Analyse Ihrer Aufzeichnungen.
Datenaustausch mit DiagRA® X
Sparen Sie Zeit und importieren Sie Arbeitsblätter inkl. Variablenzuweisungen direkt aus DiagRA® X.
DiagRA® X unterstützt
| ASAM Standards | MCD-1 CCP, MCD-1 XCP, MDF, ASAP 3 |
| Geräte | Steuergeräte, Messgeräte, GPS-Geräte, CAN-Netzwerke |
| Dateiformate | A2L, DBC, HEX/S19, DCM, MDF (4.x), BLF, LAB |
| CAN Interfaces | Vector, Kvaser, Intrepid Control Systems, ACTIA IME, PEAK, Pass-Thru (J2534-2), ETAS Basic Open Access (BOA) |
DiagRA® X
DiagRA® X testen**
Bitte nutzen Sie das folgende Formular, um eine Demolizenz anzufragen. Sie enthält eine bedienerfreundliche Vollversion von DiagRA® X inkl. DiagRA® X Viewer und steht Ihnen für einen begrenzten Zeitraum zur Verfügung.
Den Download-Link für Ihre persönliche Demolizenz erhalten Sie per E-Mail.
DiagRA® X kaufen**
Gerne unterbreiten wir Ihnen ein individuelles Angebot. Nutzen Sie bitte das folgende Formular, um uns die notwendigen Informationen zu übermitteln. Das Paket enthält immer auch den DiagRA® X Viewer, mit dem Messdaten-Analysen offline durchgeführt werden können.
** Durch den Download bzw. Kauf dieser Softwarelizenzen stimmen Sie den Nutzungs– und Datenschutzbestimmungen der RA Consulting GmbH zu. Die Demolizenz gilt für die Nutzung ohne Kaufervertrag. Es gelten unsere besonderen Bedingungen für die Überlassung von Testsoftware.
Technische Spezifikation
| ASAM-Standards | MCD-1 CCP, MCD-1 XCP, MDF, ASAP 3 |
| Geräte | Steuergeräte, Messgeräte, GPS-Geräte, CAN-Netzwerke |
| Dateiformate | A2L, DBC, HEX/S19, DCM, MDF (4.x), BLF, LAB |
| Interfaces | Vector, Kvaser, Intrepid Control Systems, ACTIA I+ME, Pass-Thru, etc. |
| Systemvoraussetzungen (Mindestens) | Windows 10 oder neuer (64-bit), .NET Desktop Runtime 6.0 oder neuer Quad-Core Processor Intel Core i5 8 GB RAM Grafikkarte mit DirectX 11 1366 x 768 20 GB freier Speicher (HDD) |
| Systemvoraussetzungen (Empfohlen) | Windows 10 oder neuer (64-bit), .NET Desktop Runtime 6.0 oder neuer Quad-Core Processor Intel Core i7 16 GB RAM Grafikkarte mit DirectX 11 1920 x 1080 (Full HD) >20 GB freier Speicher (SSD) |
